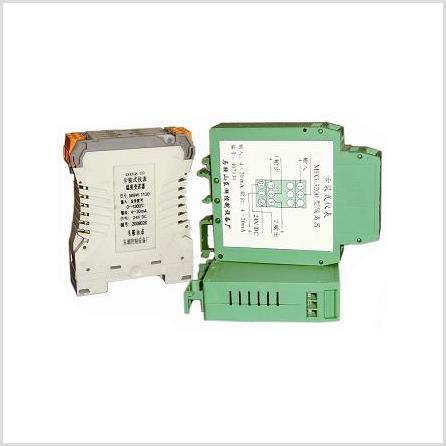

ZFG－4□□□型二入二出信号隔离器

2021/1/28

产品名称：ZFG－4□□□型二入二出信号隔离器

产品编号：ZFG－4□□□

所属类别：隔离器

产品信息

功能概述

　　本信号隔离器是变压器隔离型卡装式仪表，属于DDZ—Ⅲ型电动单元组合仪表中的一个单元。它的作用是将输入的1～5V或4～20mA信号转换成与之隔离并且对应的1～5V或4～20mA信号。

本型信号隔离器，采用可靠性高、通用性强的变压器隔离形式。电流输出为电压控制的恒流方式，其输出特性较强，对于非线性的负载更能显示优越性能。

主要技术指标

输入信号：4～20mA或1～5V DC

输入通道： 2 个

输出信号：1～5V DC电压信号或4～20mA电流信号

输出电阻：250Ω（1～5V输出端）＞500KΩ（4～20mA输出端）

负载电阻：0～350Ω（电流输出端）＞500KΩ（电压输出端）

基本误差：±0.5%

供电电源：24V DC±5%

消耗功率：＜2W

量程调整范围：量程的10～
