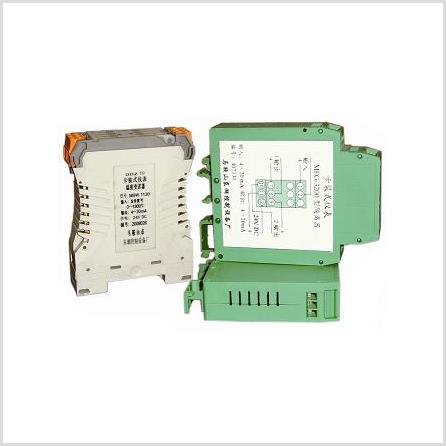

ZFG－32□□型一入二出信号隔离器
2021/1/28
产品名称：ZFG－32□□型一入二出信号隔离器
产品编号：ZFG－32□□
所属类别：隔 离 器
产品信息
功能概述
本信号隔离器是变压器隔离型卡装式仪表，属于DDZ—Ⅲ型电动单元组合仪表中的一个单元。它的作用是将输入的1～5V或4～20mA信号转换成与之隔离并且对应的1～5V或4～20mA信号。
本仪表的2路输出之间相互隔离的型式，于1995年通过了机械工业部极为严格的型式试验，获得国家技术监督局颁发的中国生产CPA标记，编号为：95T153—34。
本型信号隔离器，采用可靠性高、通用性强的变压器隔离形式。电流输出为电压控制的恒流方式，其输出特性较强，对于非线性的负载更能显示优越性能。
主要技术指标
输入信号：4～20mA或1～5V DC
输入通道：1 个
输出信号：1～5V DC电压信号或4～20mA电流信号
输出电阻：250Ω（1～5V输出端）＞500KΩ（4～20mA输出端）
负载电阻：0～750Ω（电流输出1）0～500Ω（电流输出2）
基本误差：±0.5%
供电电源：见规格型号
消耗功率：＜2W
量程调整范围：量程的10～15%
绝缘电阻：≥1000MΩ/输入、输出与供电之间/输入与输出之间
绝缘强度：1000V 50Hz/1分钟/输入、输出与供电之间/输入与输出之间
环境温度：0～50℃
相对湿度：10～70%
安装形式：卡式
外型尺寸： 99×22.5×114（长×宽×深）
重 量：约200克
规格型号
| 型 号 | 输入信号 | 输出1 | 输出2 | 供电 |
| ZFG－3100 | 4~20mA | 4~20mA | 4~20mA | 24V DC |
| ZFG－3110 | 4~20mA | 4~20mA | 1~5V DC | 24V DC |
| ZFG－3120 | 1~5V DC | 4~20mA | 4~20mA | 24V DC |
| ZFG－3130 | 1~5V DC | 4~20mA | 1~5V DC | 24V DC |
| ZFG－3101 | 4~20mA | 4~20mA | 4~20mA | 220V AC |
| ZFG－3111 | 4~20mA | 4~20mA | 1~5V DC | 220V AC |
| ZFG－3121 | 1~5V DC | 4~20mA | 4~20mA | 220V AC |
| ZFG－3131 | 1~5V DC | 4~20mA | 1~5V DC | 220V AC |
