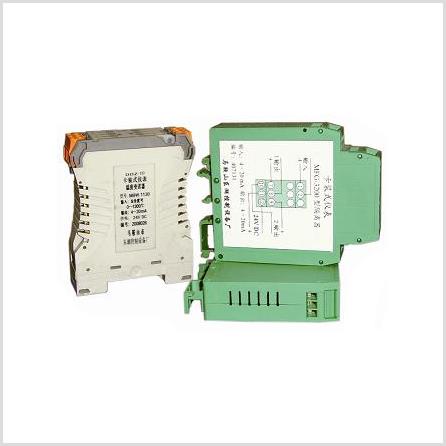

EFG—□□□□型直流输入信号隔离器

2021/1/28

产品名称：EFG—□□□□型直流输入信号隔离器

产品编号：EFG—□□□□

所属类别：隔离器

产品信息

功能概述

EFG—□□□□型直流输入信号隔离器是一种卡装式安装结构的仪表，它输入的1～5V DC或4～20mA的信号转换成与之隔离的1～5V DC和4～20mA的信号输出。

220V交流供电型卡装式仪表是本厂自行研制并获得实用新型专利的项目，专利号为：ZL03221348.4。

EFG—□□□0为24V DC供电

EFG—□□□1为220V AC供电

主要技术指标

输入信号：4～20mA或1～5V DC

输入通道： 1 个

输出信号：1～5V DC电压信号或4～20mA电流信号

输出电阻：250Ω（1～5V输出端）＞500KΩ（4～20mA输出端）

负载电阻：0～750Ω（电流输出端）＞500KΩ（电压输出端）

基本误差：±0.5%

供电电源：24V DC±5%/EFG—□□□1为160V～240V AC

消耗功率：＜2W

量程调整范围：量程的10～15%

绝缘电阻：≥1000MΩ/输入、输出与供电之间/输入与输出之间

绝缘强度：1000V 50Hz/1分钟

输入、输出与供电之间

输入与输出之间

环境温度：0～50℃

相对湿度：10～70%

安装形式：卡式

外型尺寸： 75×22.5×105（长×宽×深）

重　　量：约200克

规格型号

EFG—□□□□
