一、概述

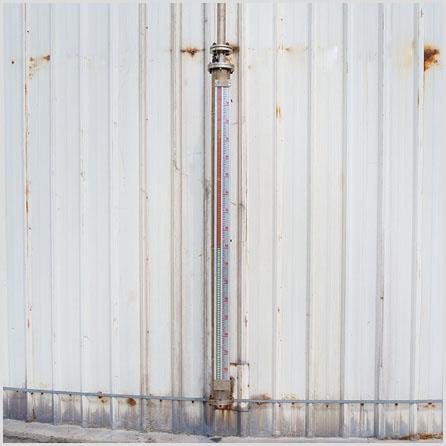

　　线性比例液位计将槽罐浮力装置行程与外重锤行程的1:1比例关系，改变为线性的n:1比例关系，根据储液槽罐高度设置比例，将液位显示和磁敏传感器远传装置的高度降低至人体最佳可视范围，安装在便于观察和维修的高度，由于缩短了远传传感器的长度，使制造和维修更为方便。

　　线性比例液位计‘线性比例组件’为机械结构，因此本液位计的运行无需供电。

　　线性比例液位计‘线性比例组件’浸在变压器油内，以提高运行的可靠性。

　　线性比例液位计现场平均无故障工作时间大于30000小时。

线性比例液位计密闭无泄漏，承压等级：0.6MPa。

　　二、技术指标

　　测量误差：

　　根据计算公式，理论误差为零；

　　显示误差：±0.2%（游标显示）；

　　±10mm×比例倍数（磁翻板显示）；

　　测量盲区：不大于400mm（浮球长度）；

　　测量液态介质温度：≤80℃；

　　游标显示环境温度：－20℃～80℃；

　　游标显示环境湿度：5%～100%。

　　测量范围：

　　最大比例倍数：20:1；

　　测量高度不大于20m：显示高度1.0m；

　　测量高度大于20m小于30m：显示高度1.5m；

　　三、安装说明

　　线性比例液位计的应用有3种模式，以下分别介绍。

　　1、顶装模式：

　　适用于深井、地下槽以及半地下槽，连接法兰：DN150。

　　2、内置浮顶（浮球）槽罐密闭模式：

　　3、外置磁翻板密闭模式。

　　举例说明：

　　DHLS－CX1F16.5m

　　型号含有以下内容

　　DHLS－东湖线型比例；

　　C：使用模式：侧装式；

　　X：安装方式：吸附盘连接；

　　1：远传信号：有；

　　F：显示方式：磁翻板显示；

　　数字表示：测量长度16.5m。
